製品ヤードでは巨大なコイルを効率よく運搬する必要があります。各生産ライン間のコイル保管ヤードや製品出荷ヤードには全自動コイル搬送設備が配備されています。次工程はお客様の工場であり、製品ヤードでは特に慎重にコイルが運搬されています。

天井走行クレーン

天井走行クレーンは、巻上げ・横行・走行の3動作が可能で、広範囲の作業領域を確保できるため、保管ヤードや製品出荷ヤードのコイル運搬などに使用されています。

天井走行クレーンイラスト

ケーブルベヤ® ロングスパン仕様

ケーブルベヤ プラシリーズは移動ストロークが最大120mまで対応可能なため、走行距離の長い天井走行クレーンに採用されています。

ロングスパン用レールやオプションもご用意していますので、短時間で簡単に設置可能。また、スライドシュを取付けることで、長寿命化、省力化に貢献します。

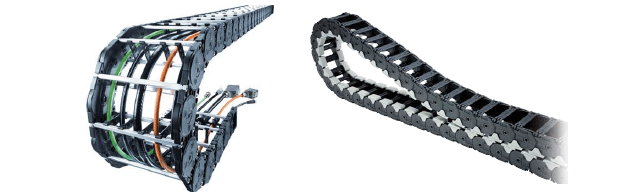

ケーブルベヤ製品写真

摩耗状態の比較

130,000回往復移動終了後

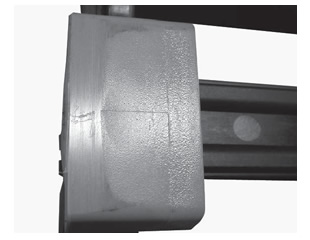

スライドシュ取付写真

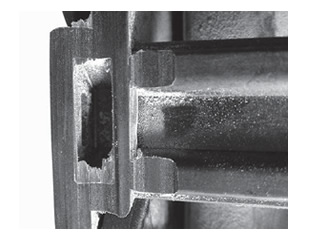

摩耗の進行した写真

スライドシュなし--摩耗が進行

摩耗極小の写真

スライドシュ付--摩耗量極小

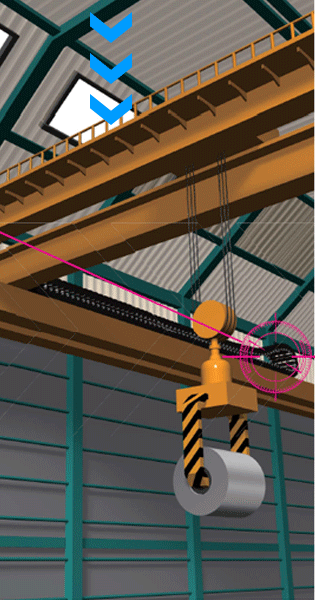

天井走行クレーン組込みイラスト

ケーブルベヤ ロングスパン仕様についてさらに詳しく

製品に関するお問い合わせはこちらから

チェーン搬送

ベアリングローラコンベヤチェーンは、ローラ内部に円筒コロを入れた当社独自の構造です。

耐粉塵仕様、耐水仕様、無給油仕様もラインアップし、サドル部は搬送物形態に合わせた形状を提供します。またボールベアリングに比べて、耐衝撃性にも優れ、コイルなどの重量物の搬送に最適です。

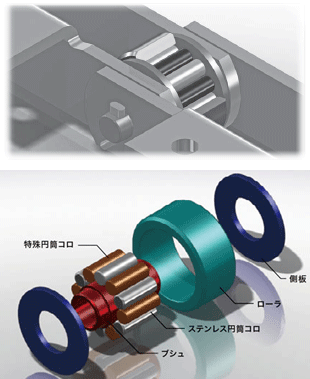

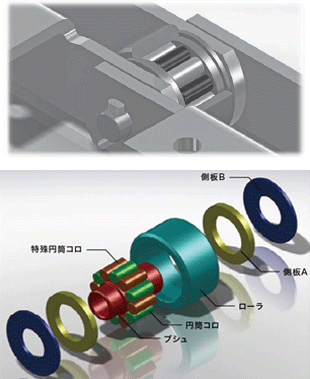

ベアリングローラコンベヤチェーン構造イラスト

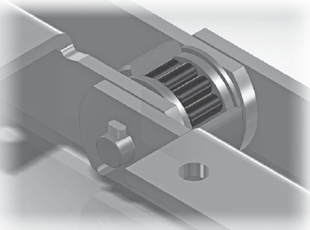

ベアリングローラコンベヤチェーン 従来仕様

汎用コンベヤチェーン

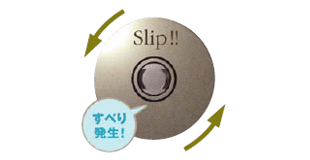

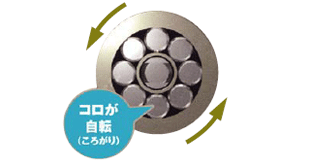

ベアリングローラ機能イラスト

ベアリングローラの機能

  • チェーン走行抵抗の低減
    (汎用コンベヤチェーンの1/3)
  • ローラ許容負荷の大幅UP

ベアリングローラコンベヤチェーン

ベアリングローラ特長イラスト

ベアリングローラの特長

  • チェーン張力・所要動力の軽減
  • 長機長・低速運転時のシャクリ防止
  • ローラ回転不良の抑制とレール摩擦の低減
  • 摩耗寿命の向上 (ブシュ~ローラ間)

耐粉塵仕様

ベアリングローラ特長イラスト

無給油一般仕様

ベアリングローラ特長イラスト

耐水仕様

ベアリングローラ特長イラスト

バリエーション

ベアリングローラチェーンバリエーションイメージ

ベアリングローラチェーンバリエーションイメージ

ベアリングローラチェーンバリエーションイメージ

ベアリングローラチェーンバリエーションイメージ

コンベヤチェーンについてさらに詳しく

コンベヤチェーンのお問い合わせはこちらから

台車搬送

熱延コイルや冷延コイルの一時保管や出荷ヤードでの製品管理エリアでは、多くの全自動コイル保管・搬送システムが配置されています。つばきマテハン事業部では多くの実績を元に、お客様の要求する安定稼動と生産性向上にご協力いたします。

二段台車

製品写真

供給台車

製品写真

パレットカー

製品写真

パッキングライン

製品写真

コイルターナー

製品写真

ストレージロボ

製品写真

ライナーロボ

製品写真

スキットロボ

製品写真

シャトルロボ

製品写真

コイルリフタ

製品写真

シャトルカー

製品写真

資料請求はこちらから

お問い合わせはこちらから

関連ソリューションアイテムのご紹介 - 冷却塔向けカップリング -

ファン径の大きい冷却塔の場合、ファンを駆動するモータと減速機の間には、エクトフレックスカップリングのロングスペーサタイプが最適です。距離のある軸間を潤滑不要でフレキシブルに連結します。

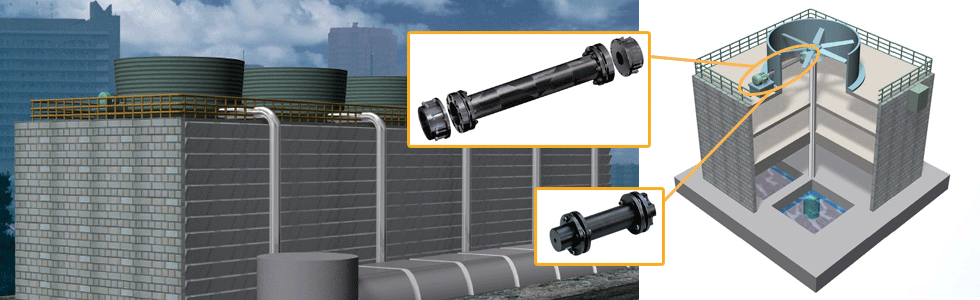

冷却塔イラスト

  • NEFシリーズ
  • NERシリーズ

エクトフレックス® カップリング CFRPスペーサ仕様

スペーサパイプ部にはCFRP (炭素繊維強化プラスチック)を採用し腐食対策と同時に大幅な軽量化を実現しました。取付容易なNERシリーズとディスク交換容易なNEFシリーズが選べます。

NER230Wスペーサ質量比較
(ハブ面間距離2000mm時)

質量比較グラフ

NERシリーズ

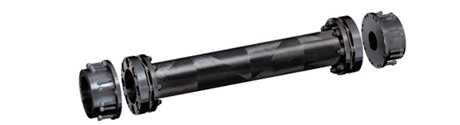

製品写真

センタユニット構造のNERシリーズと組合せると、高所で足場の悪い据付け現場でも容易に取付可能です。ステンレス仕様も製作可能です。

NEFシリーズ

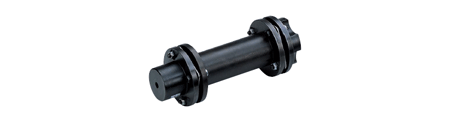

製品写真

従来通りディスク (板ばね) の交換が容易なNEFシリーズとの組合せも可能です。さらにディスク (板ばね) にCFRP材を使用することで許容ミスアライメントを大きくし寿命を伸ばすことも可能で、ステンレス仕様も対応します。

エクトフレックスカップリングについてさらに詳しく

CFRPスペーサ仕様のお問い合わせはこちらから
