ヒンジスチールベルトコンベヤ
＜CT1＞
中小形工作機械（スピンドル馬力30kW以下）から排出される切粉に・・・
- ヒンジタイプ
CT1
1．特長 ＆ 用途
NC旋盤をはじめ、多くの工作機械に組み込まれ、的確に切粉屑を処理します。剛性、耐磨性に優れ、切屑の噛み込みやつまりを起こさず、長寿命とメンテナンスフリーをお約束します。・旋盤なら：切屑厚みが1mm以下で圧縮に大きな力を要しないもの。
・中距離搬送には：搬送距離が長く、チップトートでは不可能な場合には、HC500をお役立て下さい。
・クーラントは：水溶性で50L/min、油性で30L/min以下の条件ならチップと一緒にコンベヤ内に流し込めます。
2．技術データ
| 許容ベルト張力 kN （kgf） | 11.8 （1.200） |
| ピッチ（mm） | 63.5 |
| ベルト幅W（mm） ( )内数字はインチ |
152(6)、229(9)、305（12）、381（15）、 457（18）、533（21）、601（24）、762（30）、 915（36）、1067（42）、1219（48） |
| ベルト板厚（mm） | 3.2 |
| サイドウイング高さ（mm） | 38 |
| 標準クリート高さ（mm） | 35 |
| 標準傾斜角度α | 15°30°45°60° |
| 標準コンベヤ速度（m/min） | 1.1/1.3～2.7/3.3（50/60Hz) |
| 標準スカート高さ | 85 |

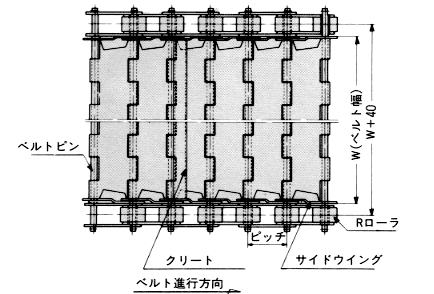

3．ベルト形状

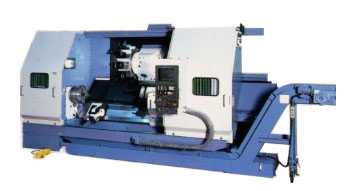

4．工作機械装着例
