製品情報 搬送システム

  • ヒンジタイプ

HC500

ヒンジスチールベルトコンベヤ
<HC500>
HC500

1.特長 & 用途

小・中型工作機械からの切粉やプレス屑の処理に最適のチップトート、その優れた機構に、さらに中距離搬送に適するように設計を加えたのがHC500です。
・旋盤なら:切屑厚みが1mm以下で圧縮に大きな力を要しないもの。
・プレスなら:板厚0.8mm~3.2mm程度のプレス屑に。
搬送距離が長く、チップトートでは不可能な場合には、HC500をお役立て下さい。(目安20m~30m程度)

2.技術データ

許容ベルト張力 kN (kgf) 19.6 (2.000)
ピッチ (mm) 125
ベルト幅 W (mm) 300、450、600、750、
900、1050、1200
ベルト板厚 (mm) 3.2
サイドウイング高さ (mm) 63.5
標準クリート高さ (mm) 60
標準傾斜角度 α 15゜、30゜、45゜、(60゜)応相談
標準コンベヤ速度 (m/min) 1~12
標準スカート高さ (mm) 100~500程度(任意)

3.ベルト形状

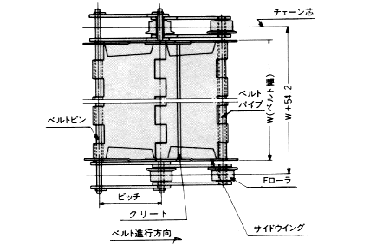

ベルト形状

4.工場設置例1

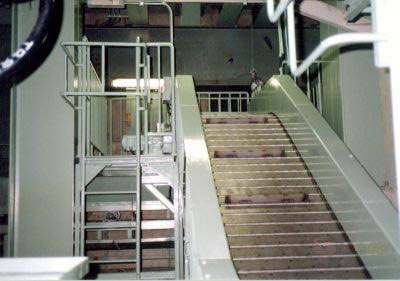

工場設置例1
