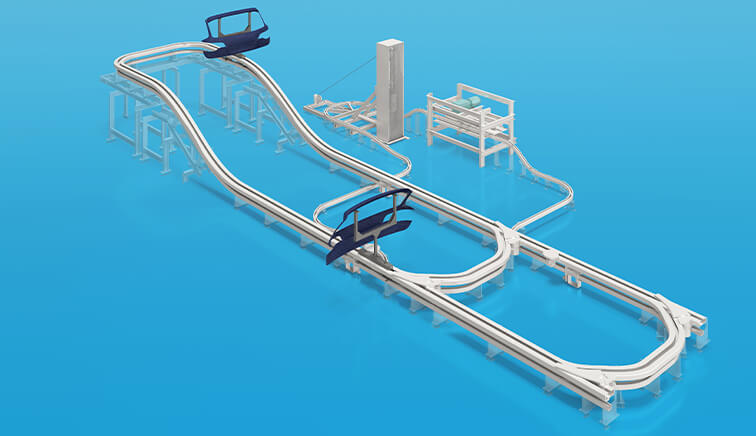

フロア搬送システム
シムキャリー®
軽量物搬送に特化したフロア搬送システム

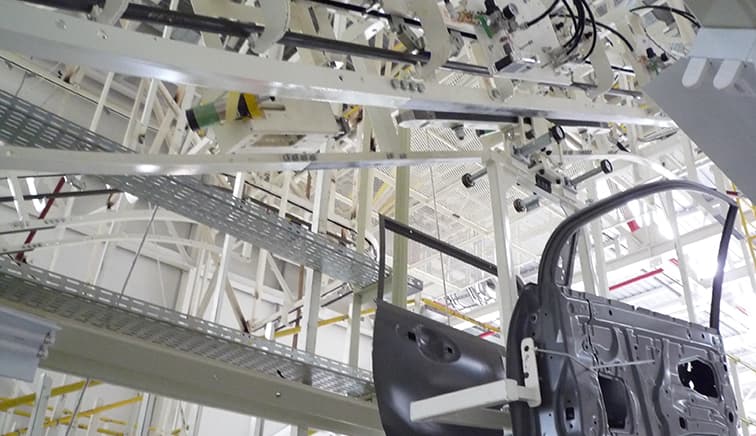

高速フリクション搬送コンベヤスピードレールフリクション®
軽量物を高速搬送するフリクションコンベヤ
- 用途
- 搬送
- 業界
- 自動車、二輪など
特長
-
1
シンプルな機器構成
キャリアが軽量で取り外しも簡単なため、メンテナンス時や緊急の手直しの際も短い作業時間で対応可能です。
-
2
様々なレイアウトに対応
小さなRのカーブや傾斜での構成も可能。建物や他の設備の制約を受けにくいフレキシブルなレイアウト構成を実現します。
-
3
省エネルギー
駆動部の分散駆動化、エアレス化で省エネやCO2排出削減に貢献します。
インデックス
ギャラリー
フリクション駆動なので省エネルギーでの運用が可能
仕様
| 項 目 | 内 容 | 備 考 |
|---|---|---|
| 搬送MAX速度 | 52m/min | 周波数60Hz |
| 搬送MAXワーク重量 | 250kg | 【運用例】 ドア 1枚30kg 2枚搬送∴60kg サイドパネル 1枚70kg 2枚搬送∴140kg フロアーコンプ（アンダーボディ）250kg |
| ワークMAXサイズ |
ドア 長さ 1,300mm 高さ 1,400mm 幅 500mm サイドパネル 長さ 3,800mm 高さ 1,600mm 幅 600mm ルーフ 長さ 2,950mm 高さ 200mm 幅 1,200mm |
|
| ワークMINサイズ | 特に無し | |
| チェーンピッチ | ワークサイズによる | 少なくとも1,000㎜程度の隙間を空けて運用 |
| チェーン仕様 | TH050フリーカーブ RF2050S（作業コンベヤ） |
左記は納入実績 昇降用リフターは除く |
| レール仕様 | 走行部分 φ34パイプ | |
| 対環境性 | 一般雰囲気 但しフリクションドライブが滑るような雰囲気は不可 | |
| 搬送ワーク例 | ・ドア組立前の状態 組立品 ・車のサイドパネルASS'Y ・インナーASS'Y ・ルーフ ・アンダーボディのフロントコンプ(1) ・アンダーボディのフロントフロアー(2) ・アンダーボディのリアフロアー(3) ・上記 (1)(2)(3)を一体ものにしたフロアーコンプ（アンダーボディ） |
