全世界の鉄鋼設備に貢献するつばきのベストソリューション-熱延・冷延ヤードでのアプリケーション-

鉄鋼設備
熱延・冷延ヤード

加熱された金属を圧延機にかけて板状・棒状にする熱間圧延 (熱延) と、常温で板厚をさらに薄くするだけでなく、表面を美しく均一にする冷間圧延 (冷延) があります。 つばきの製品は熱延・冷延の各工程で使用されています。

熱間圧延

スラブを引延ばして帯状の鋼を作る工程です。スラブを1250℃位まで再加熱し、熱い状態で圧延します。圧延された帯状の鋼は、トイレットペーパーのようにロール状に巻取られます(ホットコイル)。

熱間圧延イラスト

  • 吊下用チェーン
  • タフコロ
  • 半製品搬送用コンベヤチェーン

吊下用チェーン

加熱炉の扉開閉のような重要な部位につばきのチェーンが採用されています。信頼と実績の重荷重用チェーンに加え、重荷重用チェーンと互換性があり、数多くの実績があるRF形チェーンが活躍しています。

吊下用チェーンイラスト

半製品搬送用コンベヤチェーン

スラブやビレットといった半製品を運ぶコンベヤに使用されるチェーンは、搬送物の形状・温度・搬送雰囲気を加味して設計する必要があります。つばきのコンベヤチェーンは多くの実績から、最適な仕様を提案できます。

ビレット搬送用

コンベヤチェーンイメージ画

スラブ搬送用

コンベヤチェーンイメージ画

クーリングベッド用

コンベヤチェーンイメージ画

線材搬送用

コンベヤチェーンイメージ画

コンベヤチェーンについてさらに詳しく

コンベヤチェーンのお問い合わせはこちらから

タフコロ®

重量物の移動、移載、搬送にはつばきのタフコロが最適です。低重心でコンパクト、真円度の高いローラの採用により、少しの力で重量物の搬送が可能です。

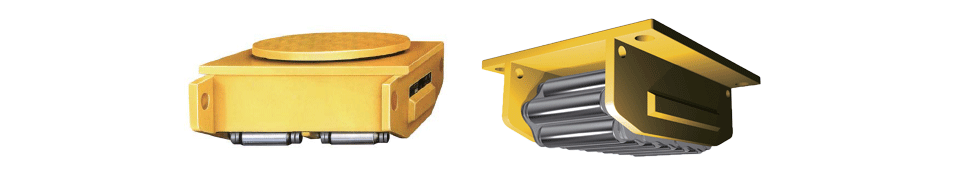

タフコロイラスト

タフコロについてさらに詳しく

製品に関するお問い合わせはこちらから

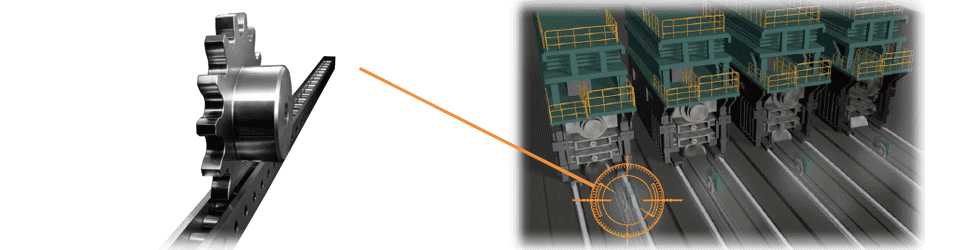

圧延台車の移動 -ピンギヤドライブユニット 大形サイズ-

圧延台車の移動には、つばきのピンギヤドライブユニットが活躍しています。油圧シリンダでは実現しなかった長ストロークにも対応可能で省スペース化にも貢献します。ピンラックは一定の長さのユニット制作で、アングル仕様を使用すれば据付けや歯当り調整も簡単です。

PDU組み込みイラスト

ピンギヤドライブユニットについてさらに詳しく

製品に関するお問い合わせはこちらから

冷間圧延

ホットコイルを常温で製品の厚さにまで圧延する工程です。冷間圧延でさらに薄く圧延し、冷延コイルを作ります。

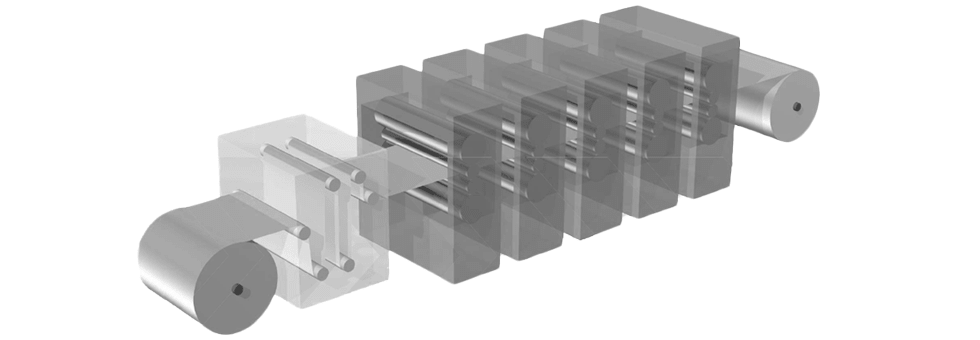

冷間圧延イラスト

ウォーム減速機 トロイドライブ

圧延機にはコンパクトな鼓形ウォームギヤを採用したつばきトロイドライブが最適です。トロイドライブは効率を重視した最適な歯面形状を追求し高効率を実現しています。また同時噛合い歯数が多く回転ムラを抑えています。

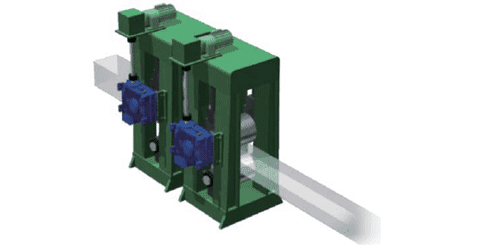

トロイドライブ組込みイラスト

圧延鋼板の圧延機、圧延ロール駆動装置

中空タイプ

トロイドライブ製品写真

中実タイプ

トロイドライブ製品写真

トロイドライブについてさらに詳しく

製品に関するお問い合わせはこちらから

リニパワージャッキ®

つばきのジャッキは、台形ネジ、ボールネジ、ハイリードボールネジの3種類をラインアップしています。また、台形ネジの一部には、ステンレスネジ仕様や左ネジ仕様も標準化して短納期化を実現。さまざまなレイアウトや環境に適応可能です。

右ネジ仕様

トロイドライブ製品写真

左ネジ仕様

トロイドライブ製品写真

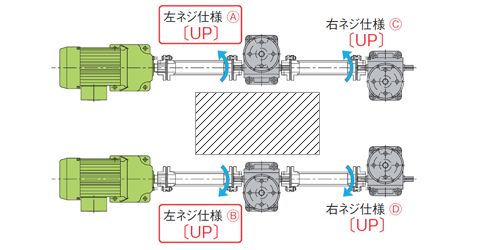

ジャッキのネジ向き図解

もし、A・Bが右ネジ仕様なら、ネジはC・Dと逆方向 [DOWN] に進みます。左ネジ仕様を採用することで同方向 [UP] になります。

リニパワージャッキについてさらに詳しく

製品に関するお問い合わせはこちらから

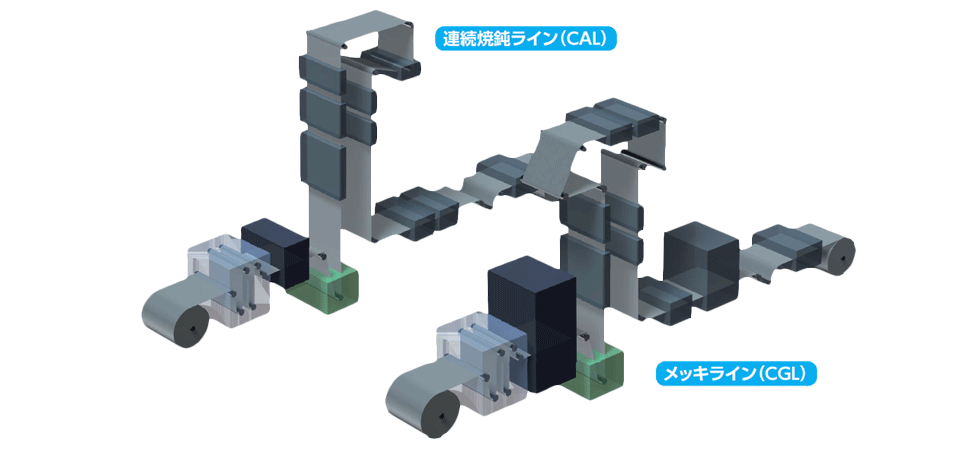

ルーパ設備

ルーパ設備とは、圧延材の移送や巻取り、巻戻しを行う材料蓄積装置です。

CALやCGLをはじめとする鋼板の表面処理ラインでは、連続で表面処理を行うために、入側ではコイルとコイルのつなぎ目を溶接したり、出側ではコイル巻取り後のカットなどをしたり、不連続な流れになるときにループタワーのキャリッジを昇降させて、蓄えた鋼板をスムースに送り出します。キャリッジの昇降では信頼と実績のつばき強力ドライブチェーン G8シリーズが活躍しています。

ルーパ設備イラスト

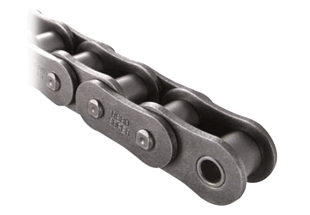

強力ドライブチェーンG8はプレート形状や板厚を大きくすることで、汎用ドライブチェーンとの互換性を保ちながら高い伝動能力と引張強さを有しています。

RSローラチェーンのプレート板厚を大きくし、引張強さを向上した強力チェーン (RS-HT) 、最大許容張力 (伝動能力) を向上したスーパチェーン、スーパチェーンの形状で板厚を大きくし、引張強さと最大許容張力を大幅に向上したスーパHチェーンをラインアップしています。

スーパチェーン

強力チェーン商品写真

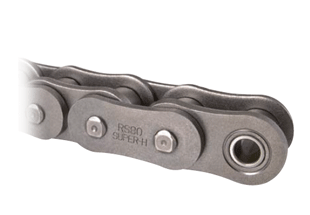

スーパHチェーン

強力チェーン商品写真

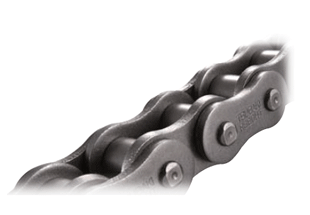

強力チェーン (RS-HT)

強力チェーン商品写真

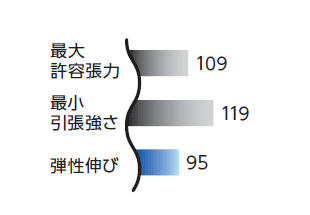

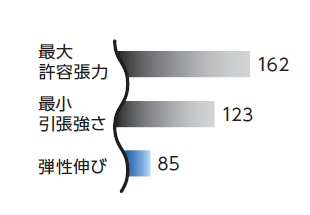

※汎用ローラチェーンを100とした場合です。 (RS80サイズでの比較)
